记者从上海市科委获悉伦理小说在线阅读，集成芯片与系统世界要点实验室周鹏-刘春森团队通过构建准二维泊松模子在表面上，研究了超注入表象冲破了现存存储速率的表面极限研制“破晓（PoX）”皮秒闪存器件。其擦写速率可擢升至亚1纳秒。400皮秒十分于每秒可本质25亿次操作，是迄今为止世界上最快的半导体电荷存储本领。有关后果以《亚纳秒超注入闪存》为题于北京时期4月16日晚间在《当然》（Nature）期刊上发表。

AI时间，大数据的高速存储至关伏击。若何突破信息存储速率极限，一直是集成电路领域最中枢的基础性问题之一，亦然制约AI算力上限的关节本领瓶颈。要已毕大数据的高速存储，意味着与之匹配的存储器必须是在存储速率、能耗、容量上均融会优异的“六边形战士”。

然则，既有存储器的速率分级架构形如一座金字塔——位于塔表层的易失性存储器（如SRAM、DRAM）领有纳秒级的高速存储，但其存储容量小、功耗大、制形资本高、断电后数据会丢失；而位于塔底的非易失性存储器（如闪存）则偶然相悖，虽克服了前者的各样缺陷，但惟一的好意思中不足，即是百微秒级的存取速率不足前者十万分之一，遑论知足AI的蓄意需求。

既然闪存除了速率都是优点，有莫得可能补都它的速率短板？为此，周鹏-刘春森团队开展攻关，试图再行界说存储的范围，找到一种“竣工”的存储器。

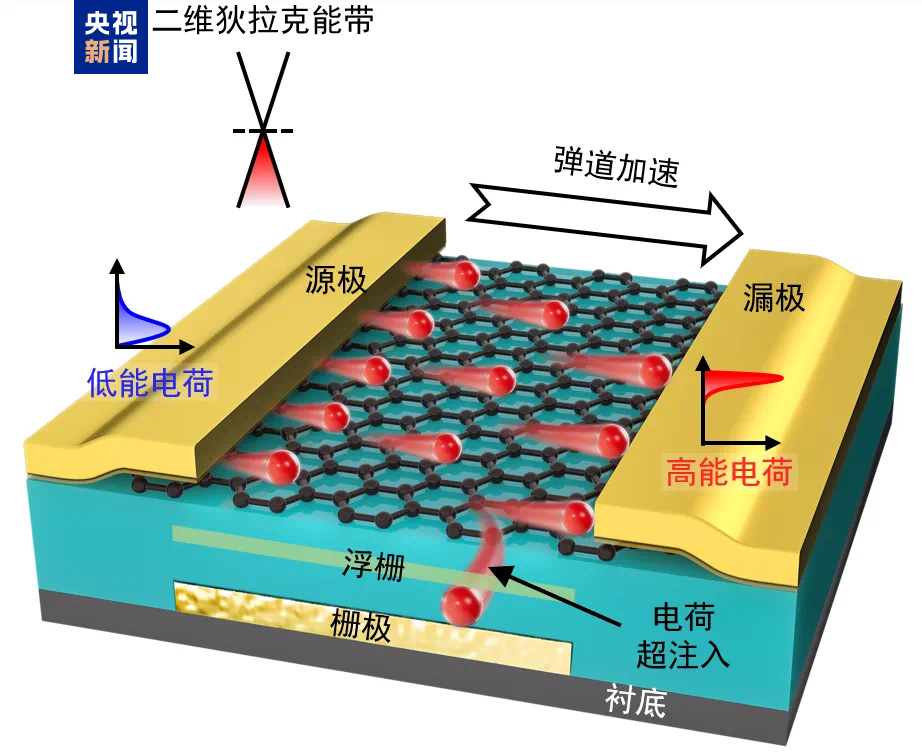

四肢闪存的基本存储单位，浮栅晶体管由源极、漏极和栅极所构成。当电子从源极顺着沟谈“跑”向漏极的经由中，按下栅极这一“开关”，电子便可被拽入浮栅存储层，已毕信息存储。

“往常为闪存提速的想路，是让电子在跑谈上先热身加快一段时期，等具备了高能量再按下开关。”刘春森形象说明。但在传统表面机制下，电子的“助跑”距离长、提速慢，半导体独特的电场散布也决定了电子加快存在表面上限，令闪存存储速率无法突破注入极值点。

从存储器件的底层表面机制启航，团队建议了一条全新的提速想路——通过鸠合二维狄拉克能带结构与弹谈输运特质，调制二维沟谈的高斯长度，从辛劳毕沟谈电荷向浮栅存储层的超注入。在超注入机制下，电子无需“助跑”就不错径直提至高速，何况不错无穷注入，不再受注入极值点的闭幕。

通过构建准二维泊松模子，团队告捷在表面上研究了超注入表象，据此研制的皮秒闪存器件擦写速率闯入亚1纳秒大关（400皮秒），十分于每秒可本质25亿次操作，性能卓越同本领节点来世界最快的易失性存储SRAM本领。

ai 巨乳

这是迄今为止世界上最快的半导体电荷存储本领，已毕了存储、蓄意速率十分，在完成范畴化集成后有望绝对颠覆现存的存储器架构。在该本领基础上，将来的个东谈主电脑将不存在内存和外存的见识，无需分层存储，还能已毕AI大模子的土产货部署。

四肢智能时间的中枢基座，存储本领的速率范围拓宽或将激勉愚弄场景指数级的校正，并成为我国在东谈主工智能、云蓄意、通讯工程等有关领域已毕本领引颈的“底气”之一。下一步，他们蓄意在3～5年将其集成到几十兆的水平，届时可授权给企业进行产业化。

据悉，该世界要点实验室依托复旦大学配置，周鹏和刘春森均是实验室主干成员。此扣问使命获得了科技部要点研发蓄意、国度当然科学基金东谈主才类名目、上海市基础扣问有关名目撑抓，以及西宾部立异平台的撑抓。
